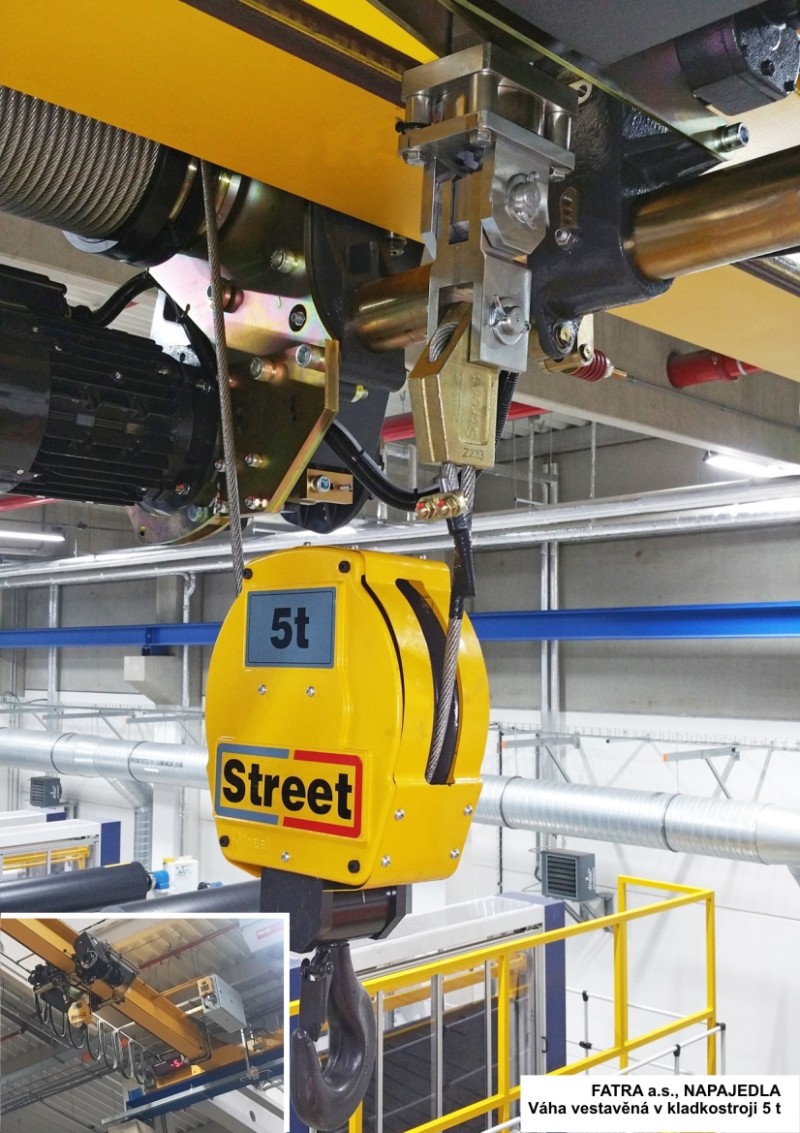

Beépített mérlegek emelőberendezésekhez (darukhoz)
Az emelőberendezésbe közvetlenül beépített mérleg olyan mérlegkialakítás , ahol a mérleg mechanikus és elektronikus részei a meglévő (vagy új) emelőberendezés rögzített és elválaszthatatlan részévé válnak . Az erőérzékelők és egyéb elektronika beépítéséhez szükséges alkatrészeket szerkezetileg a meglévő emelőberendezéshez igazítják. Ez tehát egy alapvetően szabványosított mérőrendszer, amelynek szerkezeti módosításai az adott emelőberendezéshez igazodnak.
- Ez egy személyre szabott mérlegelési megoldás régi és új darukhoz.
- A mérleg az emelő részévé válik. A legtöbb esetben nem csökkenti az emelést a függesztett mérlegekhez képest, és nem kell újratölteni a függesztett mérlegekhez képest - közvetlenül a daruról kapja az áramot.
- Jelentősen kényelmesebb felhasználói funkciókkal rendelkezik a függőmérlegekhez képest - kiváló leolvashatóságot biztosító nagyméretű kijelzők, kezelőpanelek a darukezelő kabinjában .
- Széleskörű kommunikációs lehetőségek egy kiváló, a darun kívüli PLC-vel.
- A mérlegek "kereskedelmi" változatban is szállíthatók (meghatározott mérőeszközzel).
- A mérleg egyidejű túlterhelés-korlátozóként való működésének lehetősége.

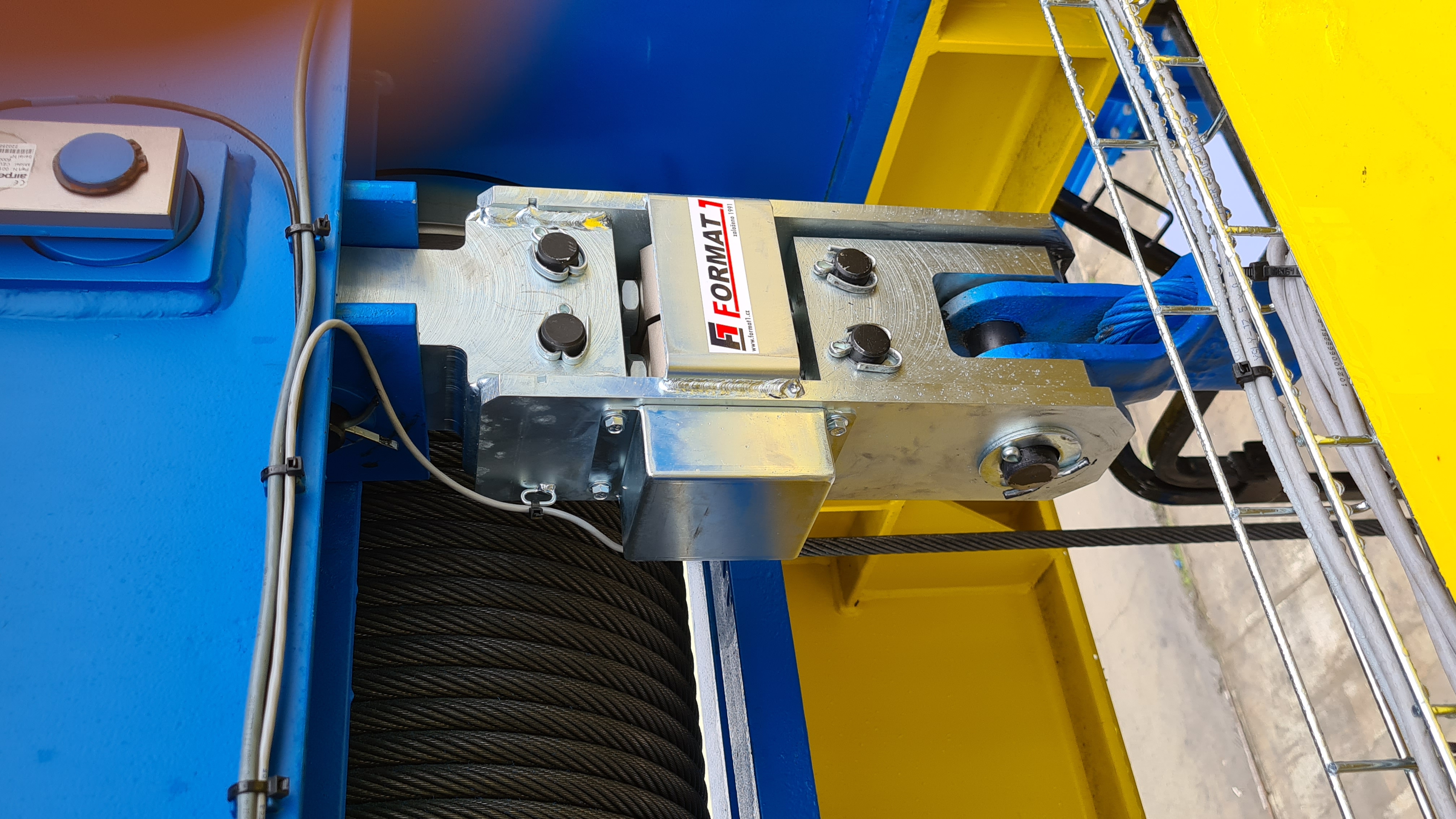

Mérőblokk és felszerelés
Népszerű megoldás beépített mérlegekhez. Gyakorlatilag nem csökkenti az emelési magasságot. A mérési pontosság a legmagasabb az összes változat közül - akár 3000 alkatrészig. Könnyű összeszerelés és szervizelés. Robusztus kialakítás. Hővédővel ellátott változatban is kapható - öntőmérlegekhez. Tápellátás vagy a kocsiról lecsatlakoztatott kábeldobon, vagy beépített akkumulátoron keresztül, majd rádiómodemen keresztül csatlakoztatható.
Dupla macskakeret
Nem csökkenti az emelési magasságot. Akár 3000 alkatrész mérési pontossága. Ha nem új daruról van szó, akkor ez a megoldás viszonylag jelentős beavatkozást igényel a kocsi konstrukciójába. Nem igényel kábeldobot. Bizonyos darutípusoknál szerkezetileg nem megvalósítható.
Súlyozás a traverzen
Erőérzékelők beépítése közvetlenül a keresztrúd testébe, vagy a keresztrúd és a horog vagy blokk közé. Akár 3000 osztásos mérési pontosság. A meglévő keresztrúd szerkezeti adaptációja. Így a mérleg régebbi keresztrudakba is beépíthető.

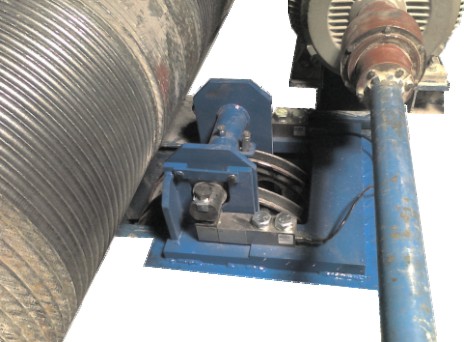

Kiegyensúlyozó görgők mérése
Nem csökkenti az emelési magasságot. A mérési pontosság a kötélfektetés módjától függ - általában kb. 1000 osztás. Nincs szükség kábeldobra. Ez a megoldás nem érzékeny a blokk durva kezelésére. A mérleg nullázási magasságában kell mérni (a kötelet is lemérik). Lehetőség van az erőérzékelők közvetlen csatlakoztatására a darukocsin található nagyméretű kijelzőhöz.
Mérlegelés fix kötélfelfüggesztésben
Egyszerű megoldás a mérleghez. Azonban a legtöbb esetben csökkenti az emelési magasságot. A mérés pontossága a kötélhúzás módjától függ - általában kb. 1000 osztás. Nincs szükség kábeldobra. Ez a megoldás nem érzékeny a tömb durva kezelésére. A mérleg nullázási magasságában kell mérni (a kötelet is lemérik). Lehetőség van az erőérzékelők közvetlen csatlakoztatására a darukocsin található nagyméretű kijelzőhöz. Az ilyen kialakítású mérleg érzékenyebb a felfüggesztett teher lengésére.
Súlymérés a kábeldob csapágyházában
Egyszerű, hozzávetőleges mérés. Mérési pontosság kb. 500 osztás (a kötélfektetés módjától függ), a mérleg nullázásakor használt emelési magasságon kell mérni (a kötelet is lemérik). Nem csökkenti az emelési magasságot. Mechanikailag nagyon strapabíró kialakítás, gyakorlatilag független a daruval való munkavégzés módjától. Túlterhelés-határolókhoz alkalmas. Az erőérzékelő könnyen cserélhető.
Mérlegek nem szabványos darukhoz
Amennyiben a standard beépített mérlegek egyike sem alkalmas egy adott daruhoz, egyedi mérlegeket szerelünk fel az adott daruhoz. A terv elkészítése ezután a meglévő emelőszerkezet műszaki ellenőrzése és mérése alapján történik.

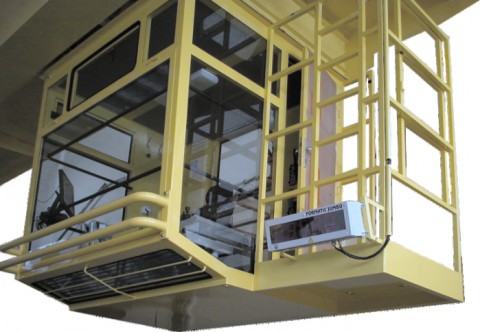

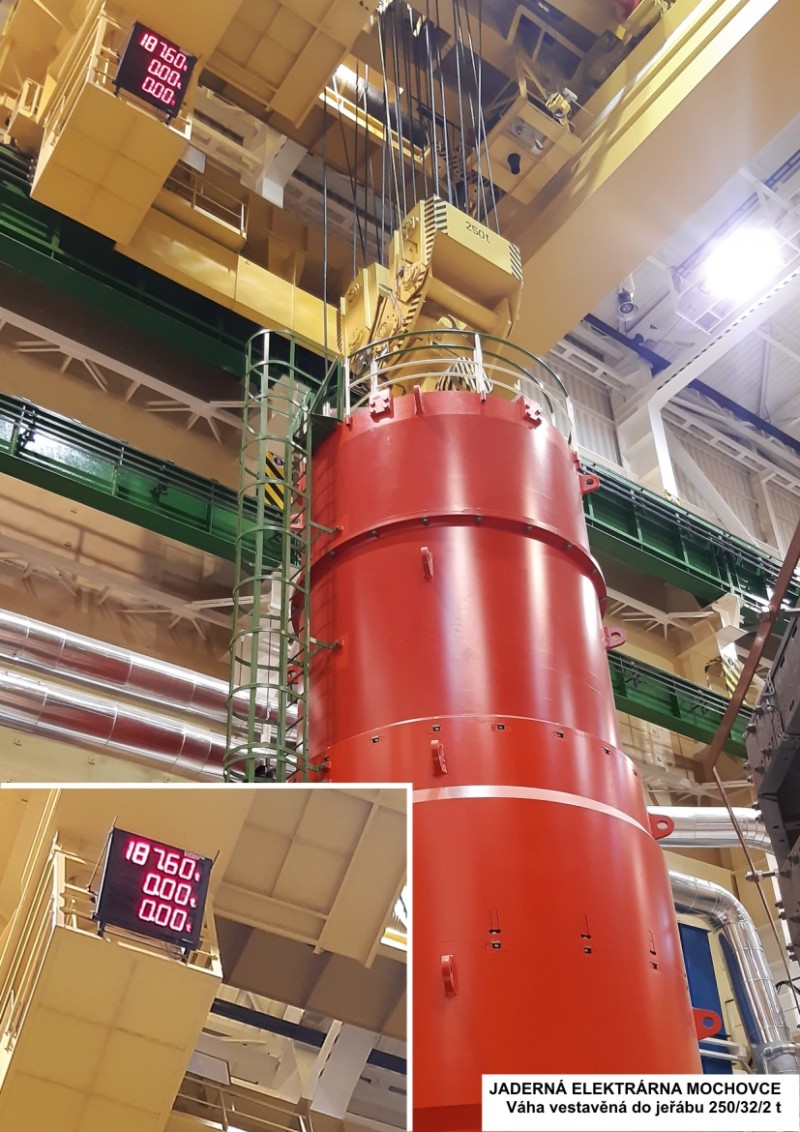

Nagyméretű kijelző a daruhídon
LED-es piros megvilágítású kijelzők 100 vagy 200 mm-es karakterekkel. Robusztus fém kialakítás, nagy igénybevételű műveletekhez (öntödék, kovácsműhelyek stb.) alkalmas. Lehetőség van hőálló üveg (általában öntődaruknál) vagy fém védőráccsal a repülő forgács ellen (válogató daruk stb.). Adatkimenetek RS232, RS485, USB, rádiómodem, Profibus, Ethernet.
Kijelző a darukezelő fülkéjében
LED vagy LCD kivitel, fém, robusztus, ipari körülményekre alkalmas. Az egyszerű, alapfunkciókkal (nullázás, tárázás) rendelkező típusoktól a multifunkcionális kijelzőkig, amelyek lehetővé teszik a tételek összetételének bevitelét, mérlegelési jegyek nyomtatását, számítógéppel való kommunikációt, súlyok hozzáadását alapanyagtípus szerint stb. Vezérlőgombok a fóliabillentyűzettől a robusztus, nagy felületű gombokig, kesztyűs munkavégzéshez.
A mérleg távirányítója
Rádió távirányító egyszerű kulcstartó formájában vagy robusztus kialakításban nagy igénybevételű műveletekhez. Különböző típusú vezérlők az egyszerű kétgombostól (nulla, tára) a mobil LCD kijelzőkig fólia billentyűzettel, flash memóriával ("flash drive"), adatbeviteli lehetőségekkel, PC-vel való kommunikációval stb.
Adatátvitel a vezérlőterem számítógépére
Adatátvitel a darumérlegről a számítógépre. Lehet: - offline, amikor egy USB flash meghajtót helyeznek a kabinban lévő egységbe, amelyen a mért súlyok, a mérés dátuma és időpontja, a megadott paraméterek stb. tárolódnak. - online, amikor a darumérleg rádiómodemen keresztül állandóan csatlakozik a vezérlőhelyiségben található számítógéphez. Mind a számítógépről a daru felé (rakodódaruk stb.), mind a mérlegről a számítógép felé (mérlegelési jegyek nyomtatása, adatok Excel táblázatokba mentése stb.) küldhetők adatok.

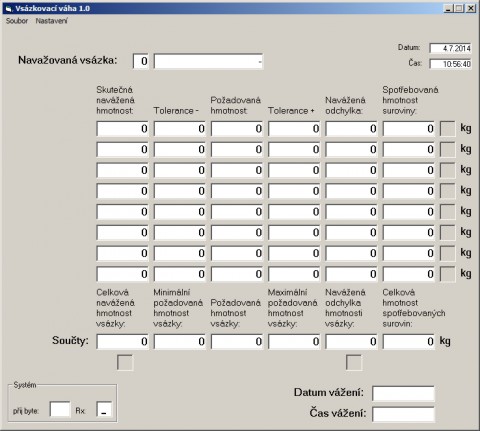

Mérési adatok feldolgozása számítógépen
Mérési adatok programozott feldolgozása az ügyfél igényei szerint. Mérési jegyek rögzítése, mérési jegyek nyomtatása öntödék számára, a tétel összetételének rögzítése számítógépen és ezt követő átvitel a darukezelő kabinjába. Több mérleggel (platform, daru) való kommunikáció lehetősége, csatlakozás egy közös rendszerhez.
