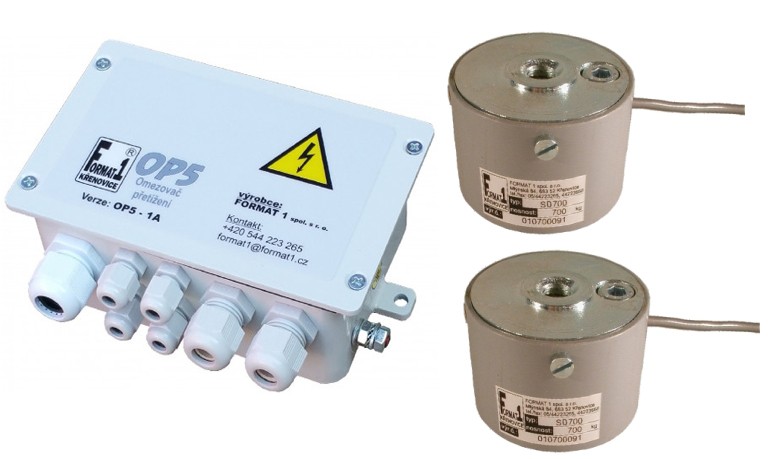

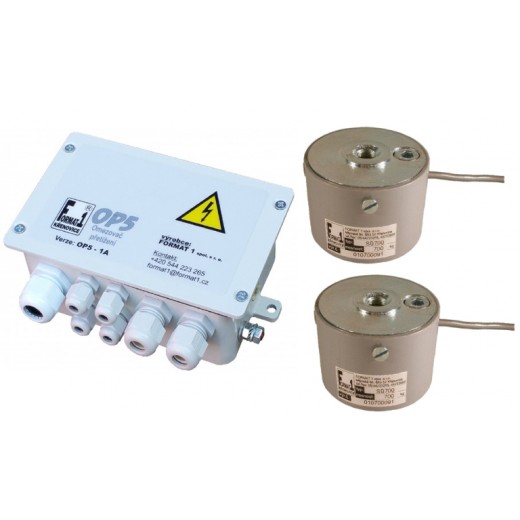

OP5+2SD - Túlterhelés-határoló liftfülkékhez 2 érzékelővel a felfüggesztésben - SZETT

Az OP5 sorozatú kiértékelő egységeket felvonófülke túlterhelés-korlátozókhoz tervezték.

Úgy tervezték őket, hogy csatlakozhassanak az SD vagy SV sorozatú erőérzékelőhöz, valamint az általunk gyártott és szállított egyéb rendszerekhez a daru túlterhelésének korlátozása érdekében.

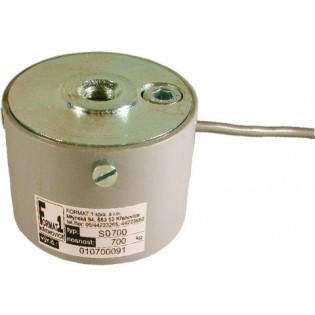

Az SD sorozatú érzékelőket a kabin padlója alá vagy a kötélfelfüggesztésbe kell beszerelni. Az SV sorozatú érzékelőket a kabinkötelekre kell szerelni.

ALAPVETŐ PARAMÉTEREK:
Opcionális tápegység: DC: 12VDC, 10-40VDC, AC: 24VAC, 32VAC, 36VAC, 42VAC, 48VAC, 230VAC
Kimenetek: 3 különálló reléérintkező 250VAC/1A, konfigurálható nc / no értékre
Bemenetek: 1x nyúlásmérő bélyeg bemenet az erőérzékelőtől
1x kontaktus bemenet az OP5 funkció ideiglenes blokkolásához mozgás közben
Kialakítás: Robusztus fémdoboz, kb. 120x80x80 mm
Beltéri és kültéri körülményekhez
Védelem: D osztályú tápbemenet
Hőmérséklet-tartomány: -20 és 60 Celsius fok között

FUNKCIÓ LEÍRÁSA:
Mikroprocesszoros vezérlésű elektromos eszköz, amely egy nyúlásmérő bélyeg segítségével folyamatosan kiértékeli az emelőeszköz terhelését.
A túlterhelés-határoló mindig két részből áll: egy erőérzékelőből és egy kiértékelő elektronikából. Ez a koncepció lehetővé teszi a határoló kényelmes paraméterezését és kalibrálását.
A kalibráláshoz elegendő bármilyen ismert súlyú teher, amely a fülke maximális teherbírásának legalább 20%-a.
Kalibrálás közvetlenül súlyegységekben (t, kg)
A beépített (kapcsolható) digitális szűrés lehetővé teszi az OP5 kimeneti relé aktiválásának elnyomását a felvonófülkében lévő prés mozgásából eredő dinamikus lökések esetén.
A záró/záró (nc/no) relécsatornák kapcsolási módjának beállítása, kapcsolási hiszterézis
Lehetőség van egy külső kapcsoló csatlakoztatására az OP5 ideiglenes blokkolásához.
3 teljesen függetlenül állítható kimeneti relé (általában terhelt kabin, teli kabin és túlterhelt kabin esetén)
-Bármelyik határérték túllépése esetén a megfelelő relé kimenet bekapcsol (nyit), amely a felfelé irányuló emelő kontaktor segédrelé áramköréhez van csatlakoztatva.
Lehetőség a súlymérési skála beállítására.

BELSŐ ELRENDEZÉS:
4x PG7 kábeltömítés erőérzékelő kábelekhez
2x PG11 és 1x PG16 kábeltömítés a relé, a tápfeszültség és a bemenet kábeleihez

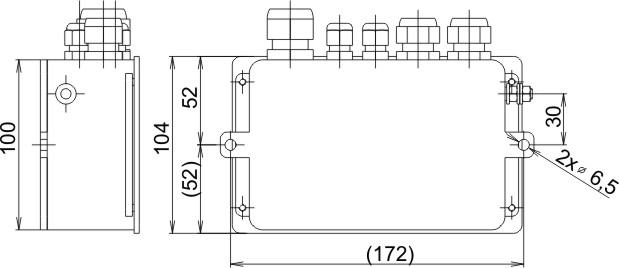

2 db 6,5 mm átmérőjű rögzítőfurat
gumitömítés a doboz fedeléhez
WAGO csatlakozók a vezetékek egyszerű csatlakoztatásához, max. 2,5 mm2 keresztmetszet
4 mikrovezérlő gomb és egy kis kijelző az OP5 paraméterek egyszerű beállításához
Robusztus fémdoboz, amely alkalmas nagy igénybevételű használatra
földelő csatlakozó
