PA555 szélmérő

A szélsebességmérő ipari körülmények között történő használatra készült. Alkalmas daruk szélsebességmérőjeként (kültéri darukhoz), szélmérőként épületeken stb. Szélsebességmérő 0–30 m/s (0–108 km/h) tartományban. Csavarral könnyen rögzíthető bármilyen konzolra. Alacsony meghibásodási arányt ér el, mivel csak néhány lényeges alkatrész van kitéve az időjárási viszonyoknak, az összes elektronika a mérőelemen kívül (a kapcsolótáblában) található.

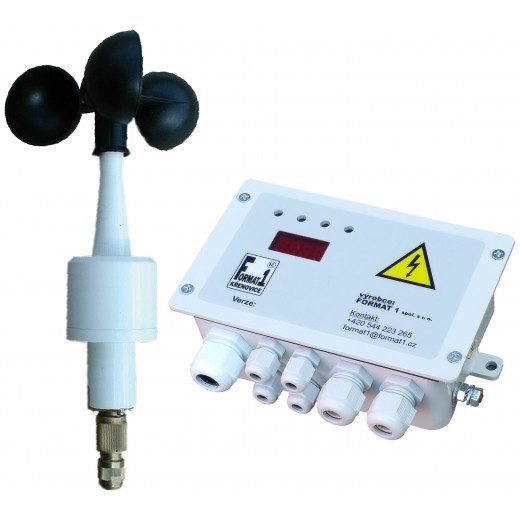

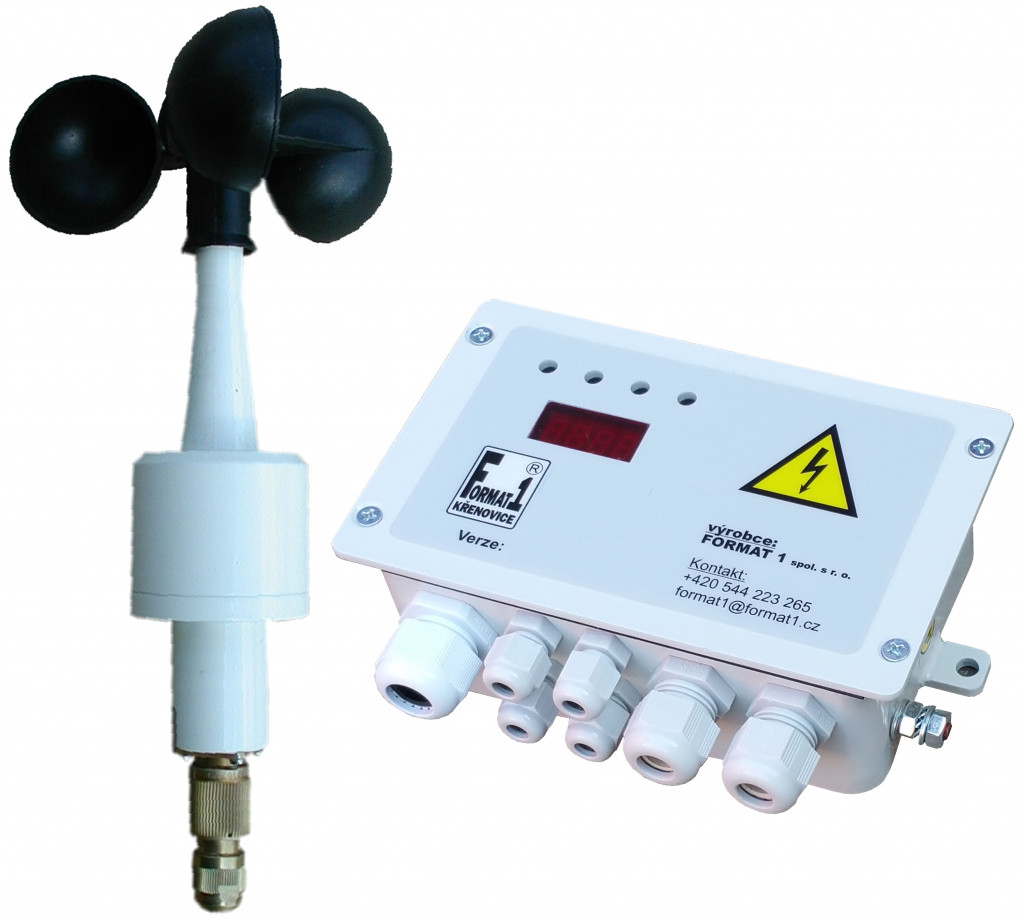

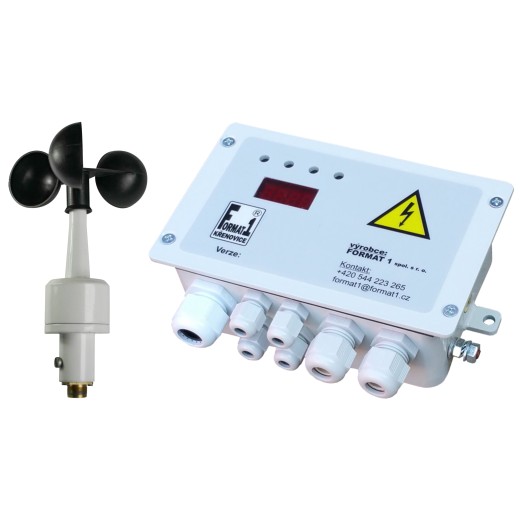

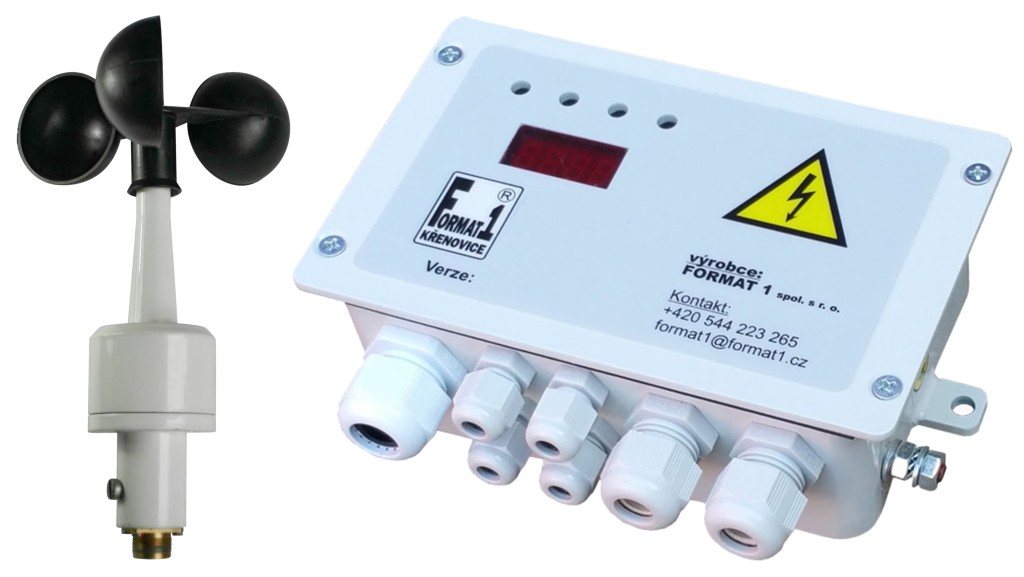

Három részből áll:

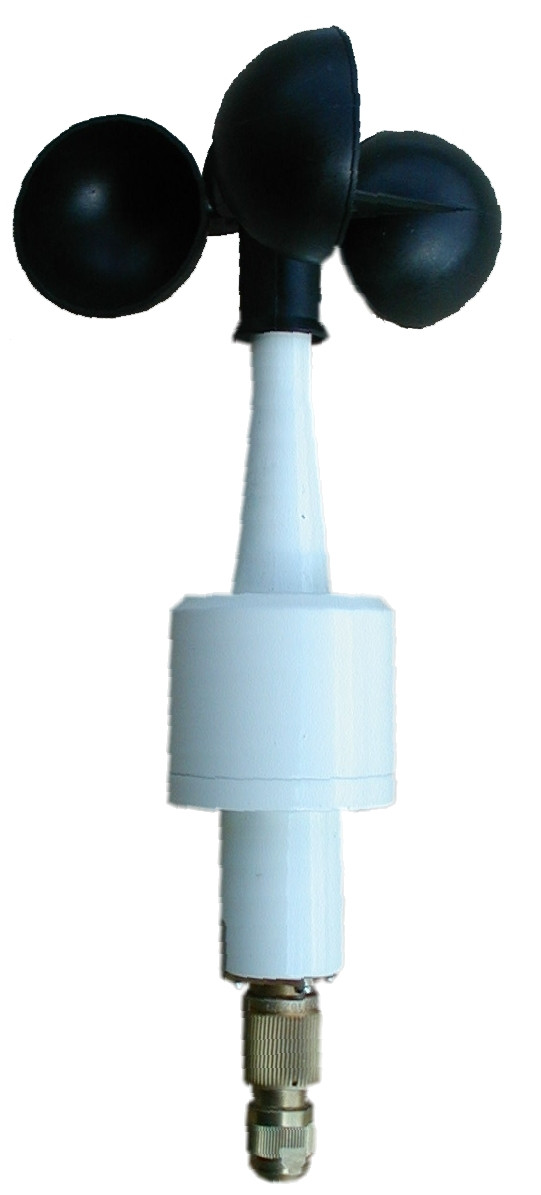

• mérőpropeller (fém-műanyag kombináció),

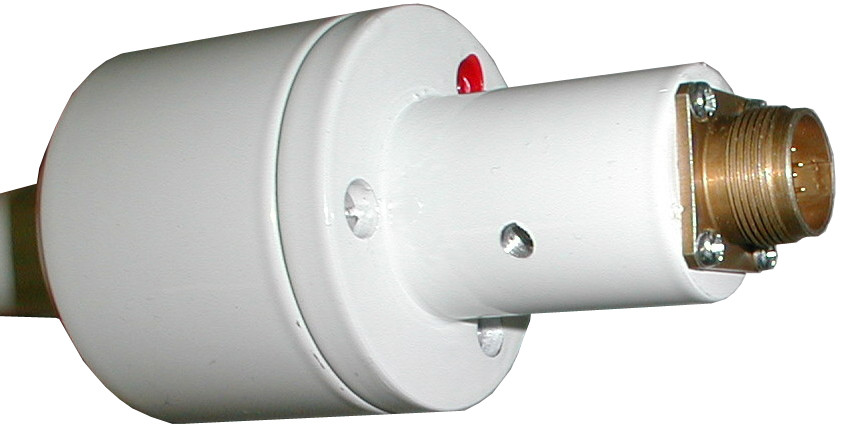

• 20 m-es kábel csatlakozóval,
• Kiértékelő egység – leolvassa a mérőlapát jelét. A szélsebességet 30 m/s-ig méri.

ALAPVETŐ PARAMÉTEREK:
Mérési tartomány: 1–30 m/s.
Tápegység: opcionális 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC.
3 független kimeneti relé 250 VAC/0,5 A érintkezőkkel, választható NC/NO.
Beállítások 4 gombbal és 10 mm-es LED kijelzővel.
Relé aktiválásának jelzése LED-ekkel.
Állítható relé kapcsolási hiszterézis.
Beltéri és kültéri körülményekhez.
Mechanikai kialakítás: robusztus fémdoboz, kb. 170 × 104 × 58 mm.
Bemenetek: szélmérő lapát.
Hőmérséklettartomány: -20 és 60 fok között.
Elektromos védelem: IP54. Beépített túlfeszültség-védelem, D osztály.
A kiértékelő egység külső szerelésre szolgál.

FUNKCIÓ LEÍRÁSA:
Mikroprocesszoros vezérlésű egység, amely folyamatosan kiértékeli az aktuális szélsebességet a propellerből érkező jel alapján.
Kijelzés m/s-ban.
Beépített digitális széllökés-szűrés.
A záró/záró (nc/no) relécsatornák kapcsolási módjának beállítása, kapcsolási hiszterézis.
3 teljesen függetlenül állítható kimeneti relé (általában a maximálisan megengedett szélsebesség 80, 100, 125%-a).
Ha bármelyik határértéket túllépik, a megfelelő relé kimenet és a készülék előlapján található megfelelő LED bekapcsol (nyit).

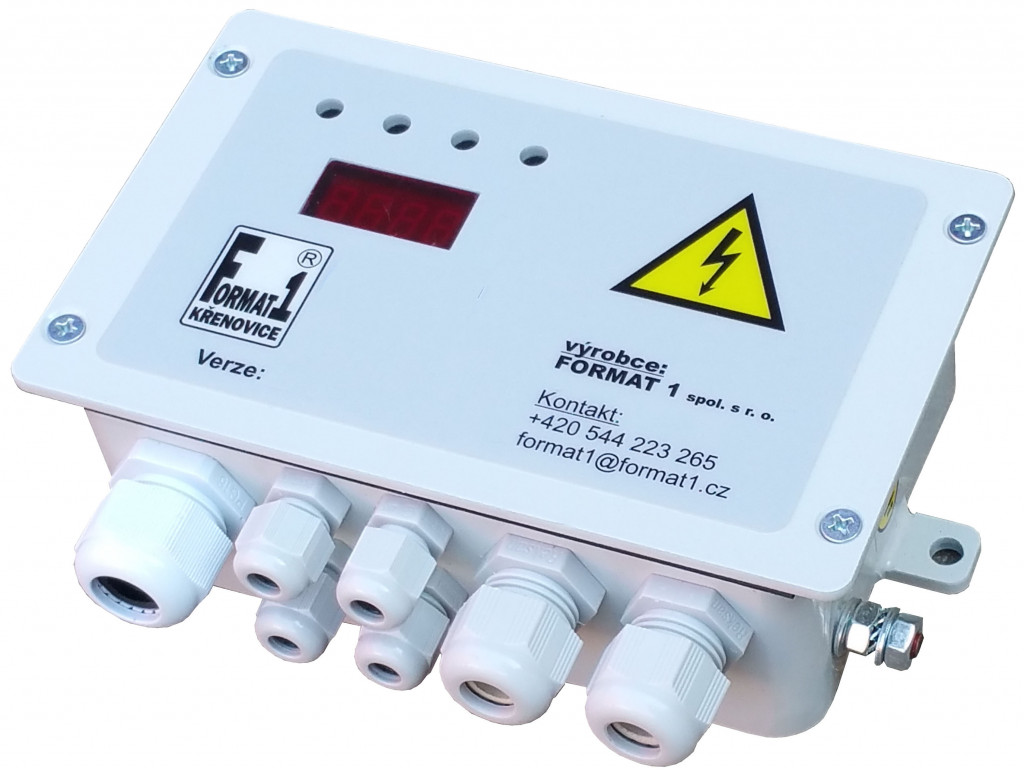

BELSŐ ELRENDEZÉS:

• PG7 tömszelence erőérzékelők kábeleihez,
• 2x PG11 és 1x PG16 kábeltömítések relék, tápegység kábeleihez,
• 2 db 6,5 mm átmérőjű rögzítőfurat,
• a doboz fedelének gumitömítése,
• WAGO csatlakozók a vezetékek egyszerű csatlakoztatásához, keresztmetszet max. 2,5 mm2,
• 4 vezérlő mikrogomb és egy kis kijelző a paraméterek egyszerű beállításához,
• robusztus fémdoboz, amely alkalmas nagy igénybevételű használatra,
• földelő csatlakozó.

KIJELZŐEGYSÉGEK TÍPUSAI

• OP4V3 – alapvető modell a szélsebesség kezelői felügyelet nélküli kiértékelésére.
• OP4V3-D – lehetővé teszi a szélsebesség leolvasását a kijelzőn.
• OP4V3-DT – átlátszó kijelző és a fedélen kívül található gombok lehetővé teszik az összes beállítás elvégzését a fedél eltávolítása nélkül.
• OP4V3-DL és OP4V3-DLT – nagy LED-ek teszik lehetővé az 1., 2. és 3. szélsebesség-szint elérésének optikai jelzését. 1 kimeneti relé áll rendelkezésre (a kritikus szélsebesség-határ elérése és például a teljes gép lekapcsolása).
